三體微高壓電感為PD3.1亮綠燈

2021/8/18 23:06:15 人評論

PD3.1 來勢洶洶USB-PD這個名詞在當下對我們來說已經不再陌生,全名 USB Power Delivery,其從2012年到2015年陸續發布了PD1.0,PD2.0,PD3.0,當時主要針對智能手機領域的快充應用,隨著電池容量的上升,與其他的快充協議一樣,如華為的Super charge,MOTO的Turbo charge,…

640 (1).png

PD3.1 來勢洶洶


USB-PD這個名詞在當下對我們來說已經不再陌生,全名 USB Power Delivery,其從2012年到2015年陸續發布了PD1.0,PD2.0,PD3.0,當時主要針對智能手機領域的快充應用,隨著電池容量的上升,與其他的快充協議一樣,如華為的Super charge,MOTO的Turbo charge,OPPO的VOOC charge,魅族的mCharge等等,市場份額陸續增長。

在2017年2月USB-IF組織發布了重要更新,可編程電源PPS(Programmable Power Supply),旨在為當今的快速充電解決方案提供統一的規范。瞬間,PD快充在2017 年至 2018 年的旗艦手機的標配。PD以雙向快充,以及各種協議的兼容的特點使其迅速在其他領域快速推開,在移動電源、支付類設備、相機、平板電腦、筆記本電腦、顯示器、穿戴式設備等等都加持的快充。從2018年至今,又有越來越多。


在2020年5月25號,USB-IF協會推出了USB Type-C線纜和接口標準v2.1版本,其中更新了有關供電能力的章節。USB PD3.1規范將原來的USB PD3.0內容歸到標準功率范圍(Standard Power Range,簡稱SPR)里面,最大功率保持100W不變;同時增加了擴展功率范圍(Extended Power Range,簡稱EPR),最大功率由100W擴展到240W。

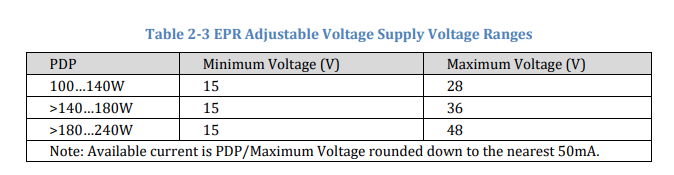

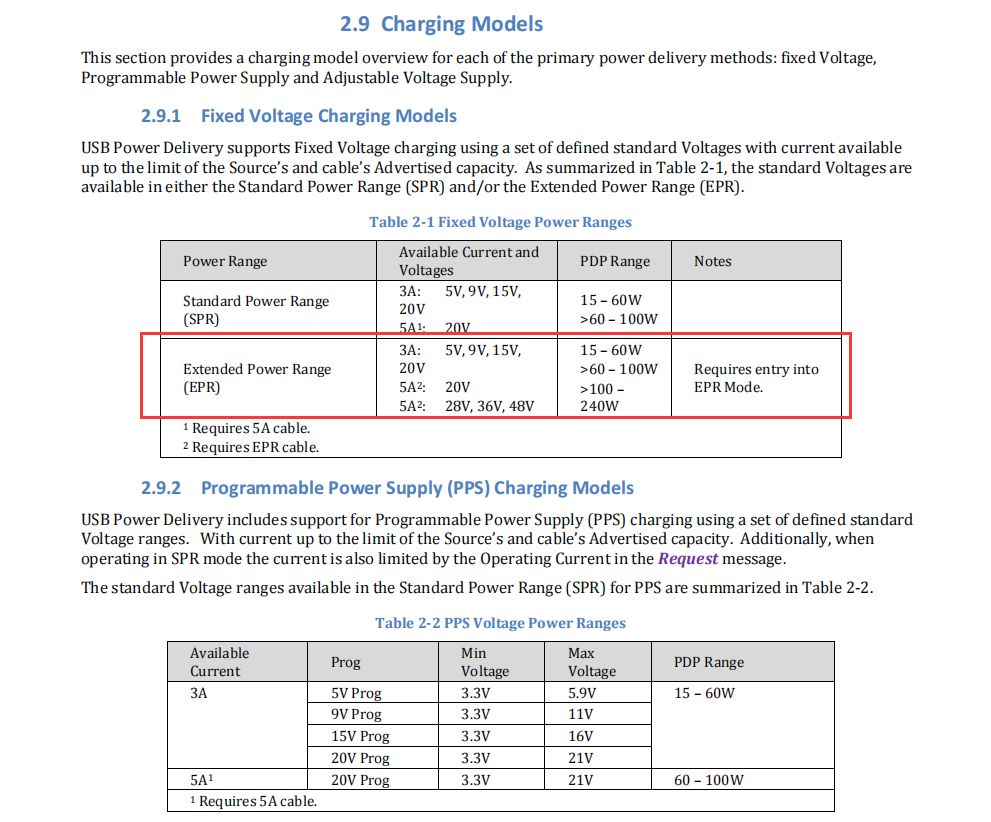

根據USB-IF協會公布的資料顯示,在擴展功率范圍EPR中,新增了28V、36V和48V三種固定電壓檔和三種可調電壓檔(Adjustable Voltage Supply,簡稱AVS)。


其中最大電流等級維持最大5A不變;100-140W功率是28V AVS,電壓范圍是15V-28V;大于140W到180W功率是36V AVS,電壓范圍是15V-36V;大于180W到240W是48V AVS,電壓范圍是15V-48V。


功率電感面臨的挑戰

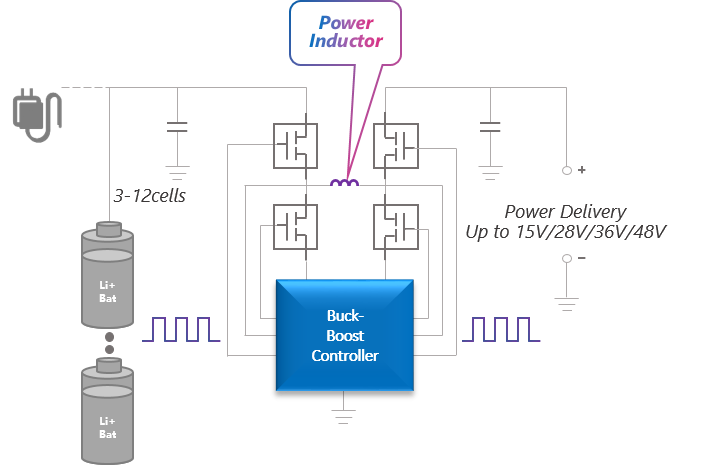

PD的輸入/輸出電壓抬升到28V/36V/48V后,在PD電路中的Power部分,將發生很大的變化。從應用終端,需要支持更高的輸入/輸出電壓,除了電源拓撲中的功率管要選用更高制成的工藝外,在功率電感的選型上,也發生了非常巨大的變化。我們先梳理一下電感耐壓是怎么一回事。

PD Power.png

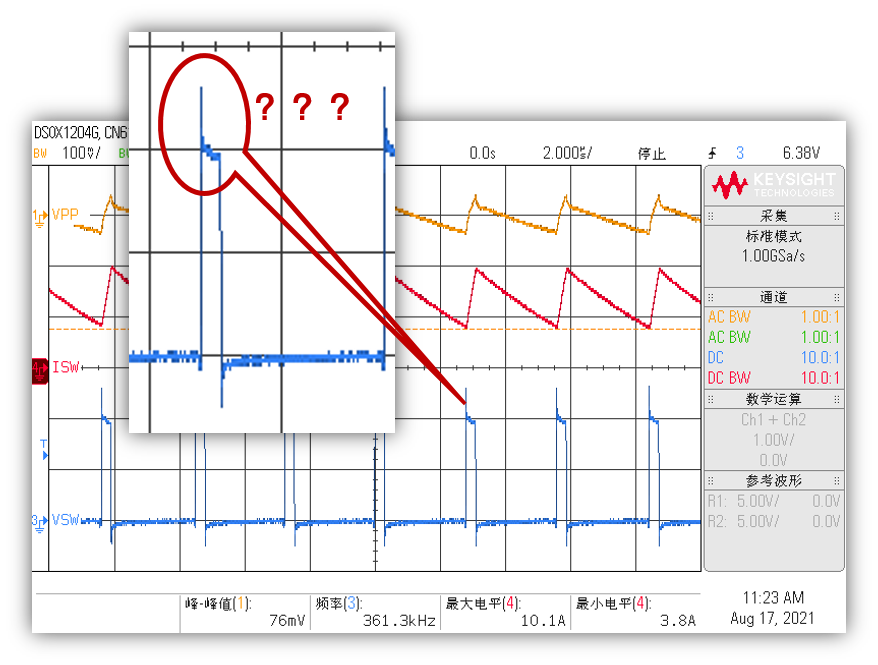

關于電路中,功率電感的電流,電壓波形,上一篇文章我們有詳細講述其工作原理,具體可參考:《電感,只看DCR,飽和電流嗎?》。但這都是理想中的工作波形,實際上,在真正的開關電源電路中,工作起來的電壓波形是這樣的。


在我們之前介紹開關電源原理時,理想的SW電壓波形應該是規整的方波,但為何在實際電路中,SW voltage waveform上升沿和下降沿會有一個尖峰呢,這個尖峰會有什么影響呢?

我們將一個周期的功率回路的寄生電路進行解析。



在主功率開關管Q1由斷開進入閉合時,Q1導通瞬間,正在導通Q2的VD突然被加上反向電壓,在瞬間會產生非常大的反向恢復電流,即,從SW到GND會產生很大的di/dt,通過寄生電感L2會產生很高的電壓幅值(也在SW節點沿邊電壓)。且,之后L1、L2與VD反向恢復時的等效電容C產生諧振,進而引發更高的電壓尖峰,且伴隨著振鈴現象。


從實際摘錄的波形看,尖峰電壓是開關導通時的電壓的大致1/4大小,如果功率回路的寄生不夠理想,尖峰電感會更高(在大功率PD的應用當中,基本上都是外置開關管,由于功率太大,所以寄生效應是不可避免的)。而此處距離的還只是Buck電路,在升壓Boost電路當中,SW的尖峰值會更高,升壓的原理是通過電感本身的儲能和輸入源相互疊加,使得輸出電壓抬升,在瞬間積壓的恢復電流會更大,di/dt也會更大。

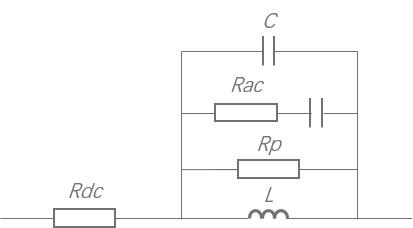

在SW出現這樣的尖峰脈沖電壓,對電感有哪些影響嗎?答案是有非常大的影響,在絕大多數便攜式消費類產品中,電壓都非常低,一般都小于等于24V,所以關于電感的工作電壓,絕大多數情況基本不需要關注,但當出現需要高壓輸入輸出的應用時,SW電壓被抬升,對電感的應用,這是非常關鍵的參數。那么高耐壓對電感有哪些影響,以下是電感的等效電路圖。


以上是電感的等效電路圖,在實際的應用當中,這些寄生電路中的Rp亦稱之為絕緣電阻,當輸入電壓通入電感的某一個電極,銅線與磁芯之間,當有超過極限絕緣電壓值的時候,將會擊穿Rp,使得電感電極一端與另一端發生短路,使得電路發生損壞。


針對PD3.1,需要28V,36V,48V的輸出時,不論是多節鋰電池串聯的應用,還是24V去升降壓的電源電路,在SW端的瞬間工作電壓是非常高的。

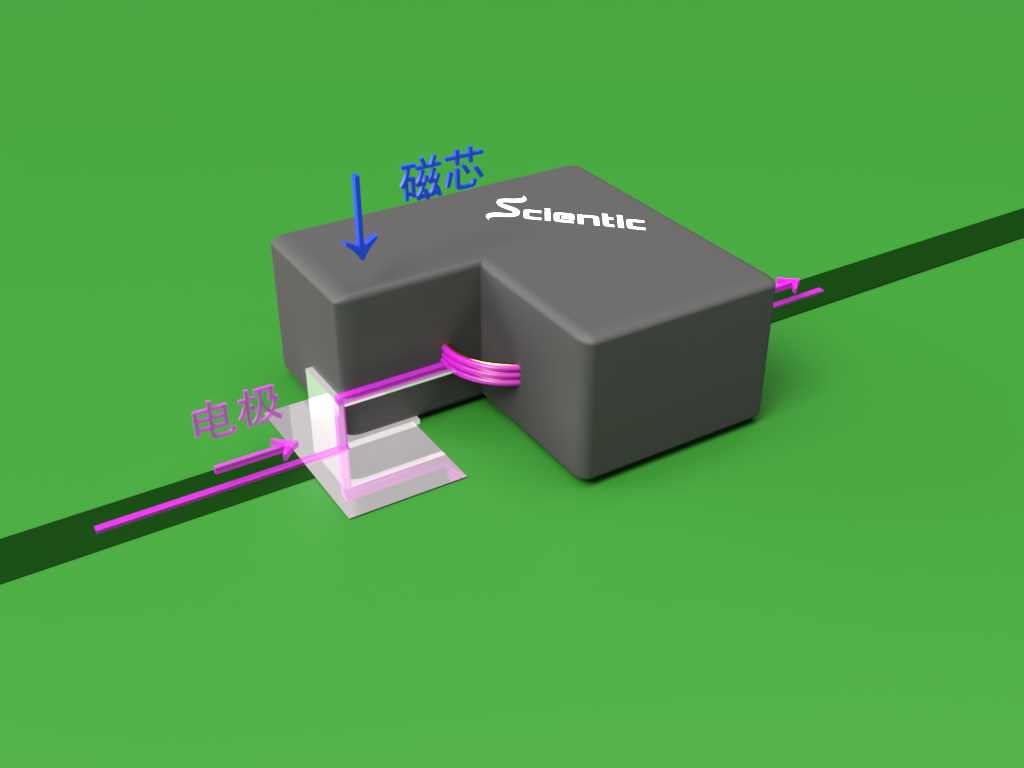

三體微超高工作耐壓的一體成型電感,支持非常高的工作電壓,絕大部分系列支持100V以上的絕緣耐壓(個別型號可以支持150V以上的耐壓特性),絕緣耐壓指的是內部銅線與外部磁芯之間的絕緣特性,如果在高工作電壓時,選用低絕緣耐壓的功率電感,電感一端的電極會直接穿過磁芯直接到達電感另一端的電極,使得電路發生損壞。

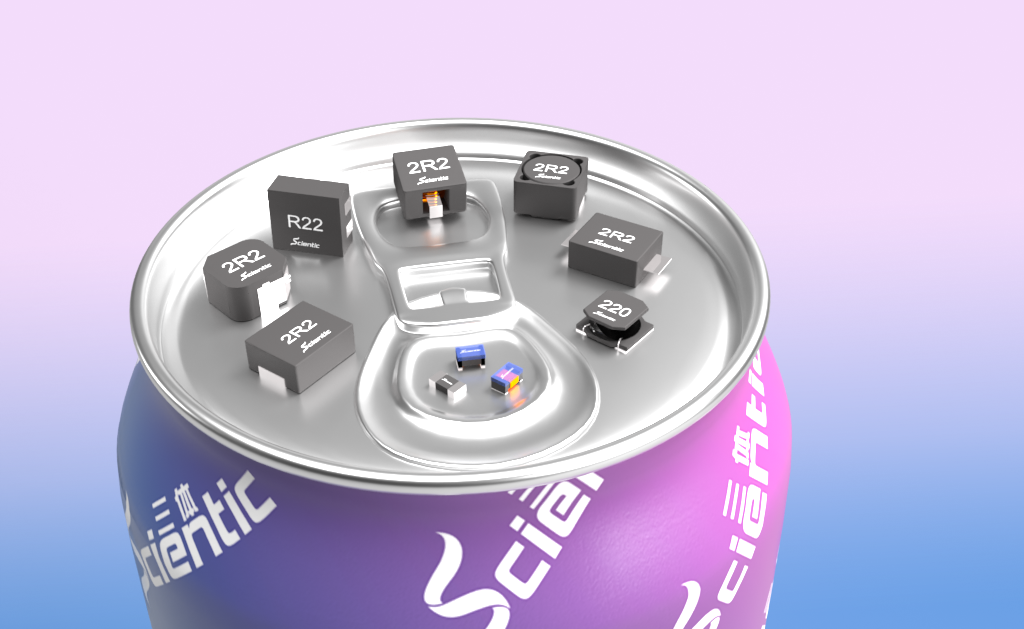

三體微,推薦SCHH1260 Series,大功率貼片電感,優化了ACR,采用低熱阻磁粉,優化效率,電感溫升,根據實際搭配的的電源拓撲,選取2.2-22uh的感值。歡迎索取詳細資料。
