引言
USB POWER DELIVERY (USB PD)是利用USB (UNIVERSAL SERIAL BUS)線纜，最大可供100W供電受電的USB供電擴充標準。過往USB最大供電功率分別為USB 2.0（2.5W)、USB 3.0（4.5W)、BC 1.2版本（7.5W），現在一躍至100W供電受電，因此筆記本電腦、平板電腦等以往無法支援的設備也能進行供受電，可支援的設備大幅擴大。
USB PD使用USB TYPE-C?連接器，可以在以往USB資料通訊的同時進行供電，涵蓋手機、相機、充電寶、平板電腦、筆記本電腦、顯示器等，一條線簡單搞定充電及數據傳輸。另外還支ALTERNATE MOTE模式，因此可以處理視頻信號。使用1個USB端子就可以進行數據傳輸、供電受電、視頻信號傳輸，從而可以搭建簡單、便利性高的環境。
隨著電子產品性能不斷升級，對瓦數需求不斷升級，Power Delivery優勢越發顯著，更伴隨主流智能手機廠商響應環保號召，取消充電器，終端用戶對USB PD設備需求顯著上升，并對USB PD的功率也會追求越高。

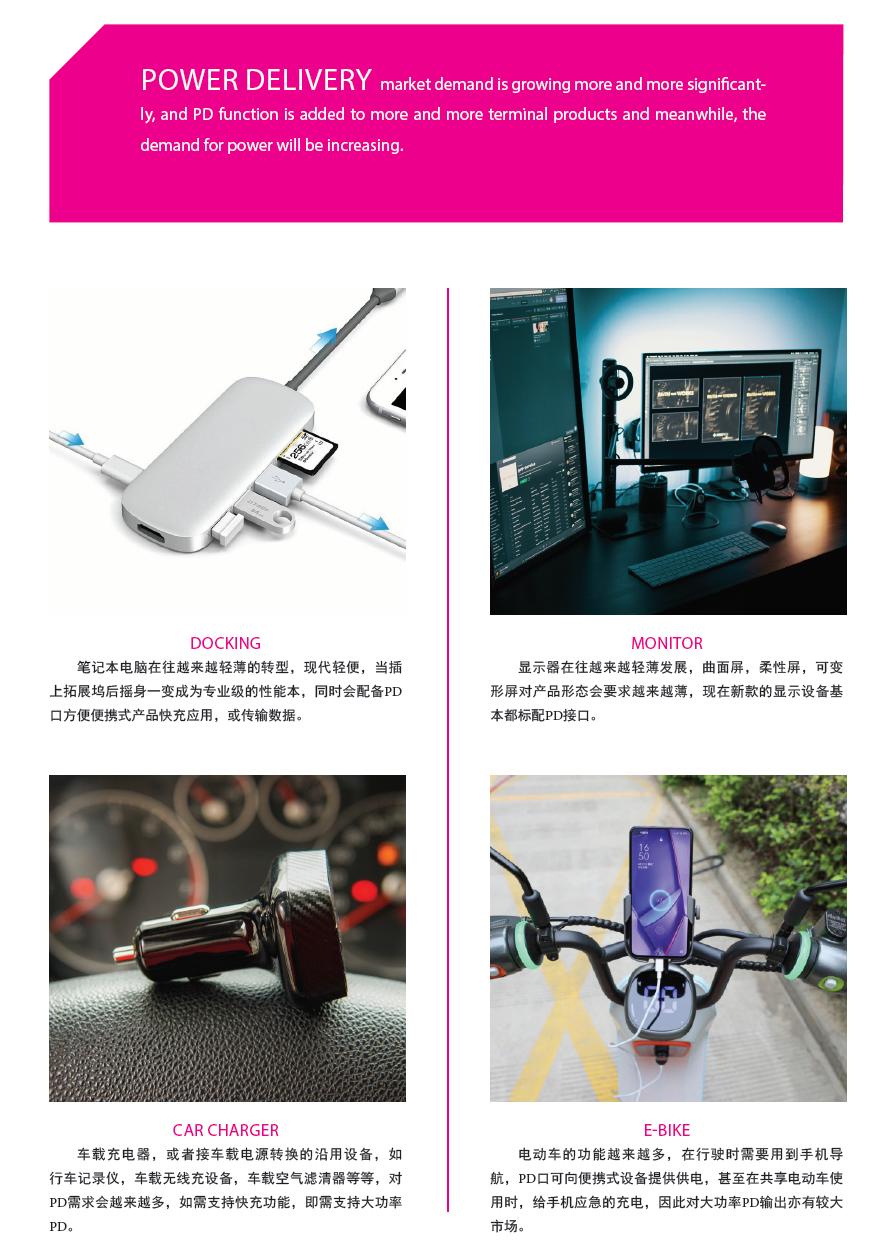

典型應用
PD將在諸多終端產品中得以應用，不同的終端產品，其電路拓撲有所不同，根據產品定義所需，選定不同的PD輸出瓦數，比如需要滿足18W的PD產品，或是需要滿足30W的PD產品。。。或是需要滿足支持100W的PD產品，需要選取的輸出電壓不同。根據PD的定義，18W對應5V和12V輸出，30W，40W對應10V輸出，60W，100W對應5V，12V，20V輸出。根據輸出電壓的不同，結合輸入的系統電壓，選取對應的電源拓撲結構。

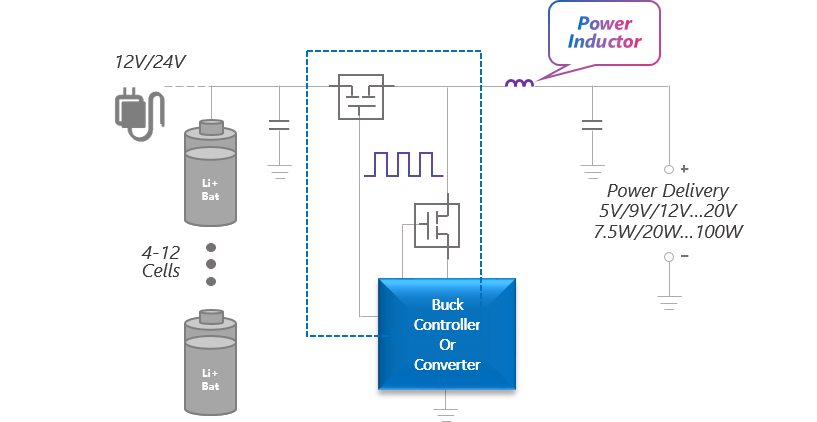

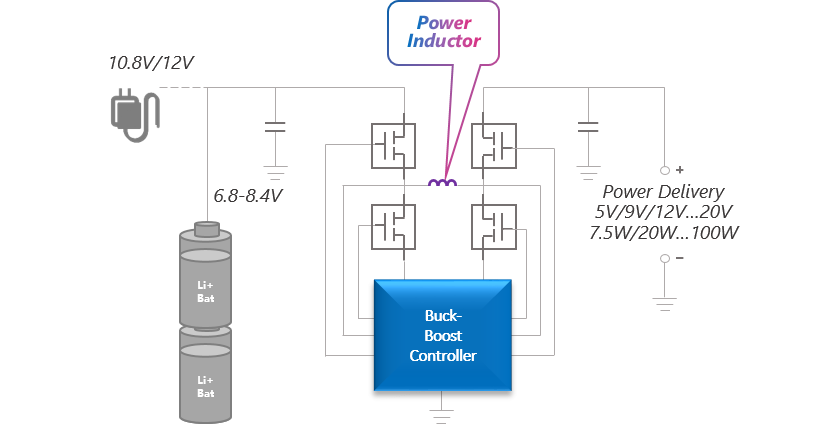

如下圖，根據不同的輸入和輸出，以及需要提供的功率，主流的電源拓撲分為Buck-Boost和Buck，也有少部分需要Boost構架。
如何選擇適合的功率電感器？根據不同的終端產品應用需求，考慮其EMC需要對應不同的安規等級，具體Class A標準與Class B標準有不同的EMC等級要求。其對Power IC的設定適合的開關頻率是有所不同的，即Power IC所設定的Fsw。比如，車充類，應急電源類產品，其對應的Fsw通常會低于300Khz較為常見，移動電源類等產品，其對應的Fsw通常會低于1Mhz。結合Power IC拓撲結構選擇適合的L和Isat；根據結構限高選擇適合的尺寸；根據使用環境，選擇適合的Irms等等。
為了使電路得到盡可能高的效率，功率電感器起到十分關鍵的作用，而電感器的損耗有幾個部分組成分別有直流阻抗，以及交流阻抗，而Fsw越高交流阻抗會變得越糟糕，為了降低交流阻抗，需要選擇對應低損耗的磁粉材料。

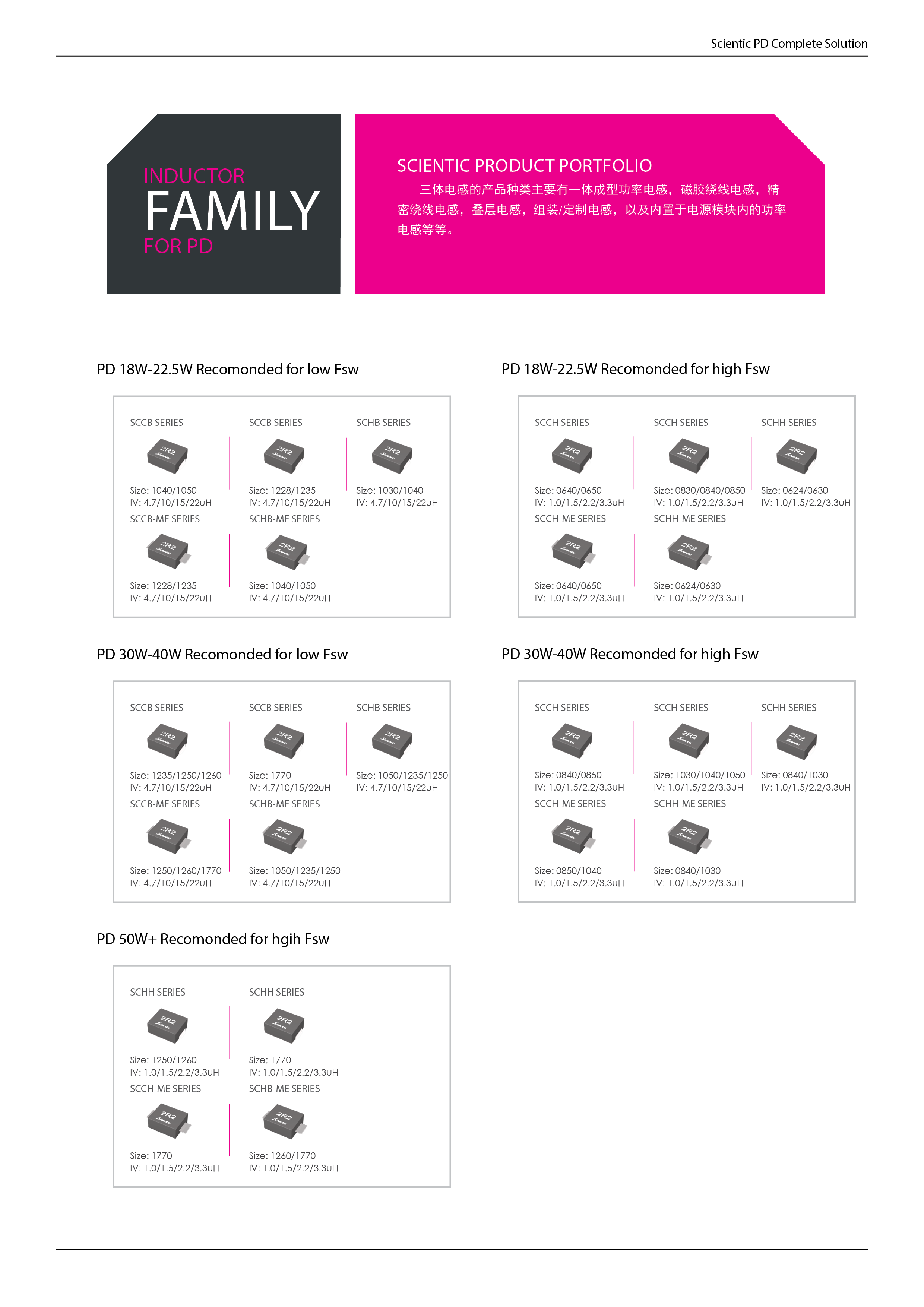

三體微為此針對性的推出針對不同頻率下，磁損最為適合的功率電感。針對低頻應用的對應SCCB Series，針對高頻應用的對應SCCH Series。例如：

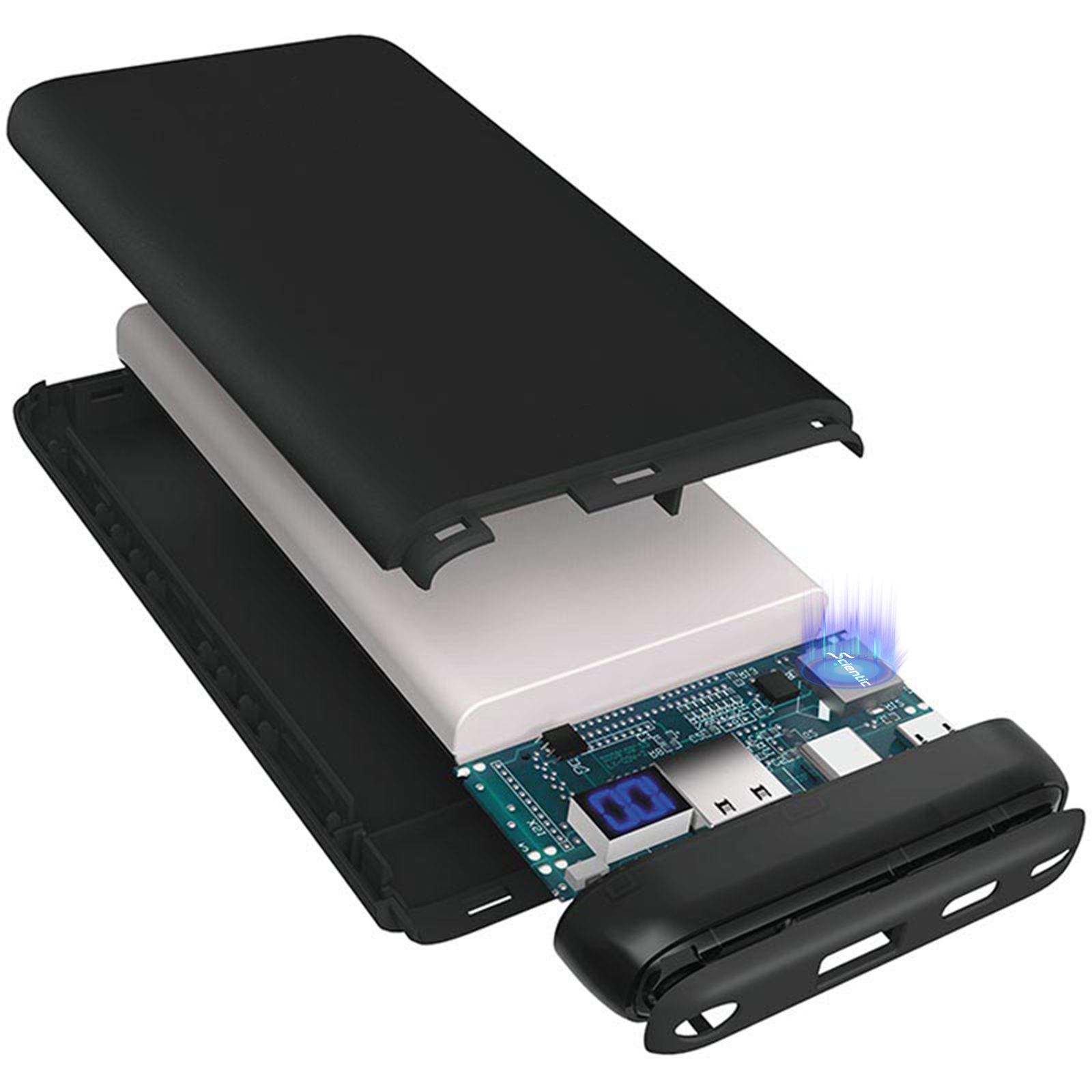

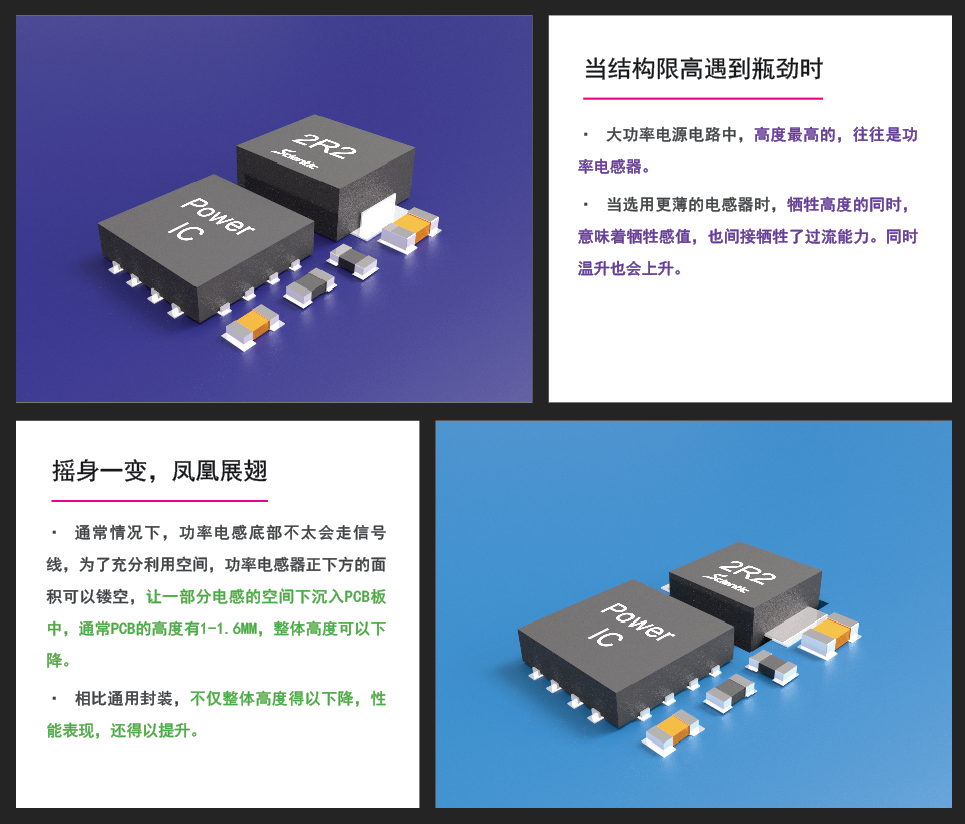

在實際應用當中，有些終端產品非常的輕薄，市場會碰到結構限高的問題，而在大功率電路中，器件的高度問題，基本都集中在功率電感上。如果選擇的功率電感，降低高度，其性能特性也會衰減，面對這個兩難的問題時，我們該如何選擇適合的功率電感？

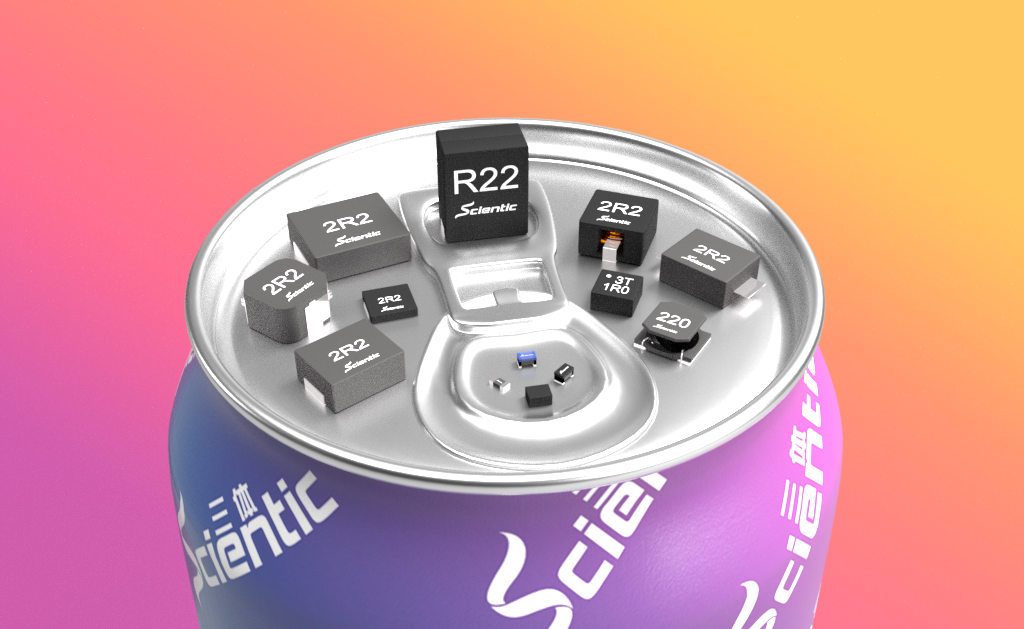

全家福合照
三體整個功率電感系列的成員還有SZCB系列，SDRH系列，SWFI系列，SWAI系列，SZFC系列，SHIP系列等，每個角色都有自己的長處，也各自在不同的領域各顯神通，我們來一張三體功率電感全家福的合照吧：）
